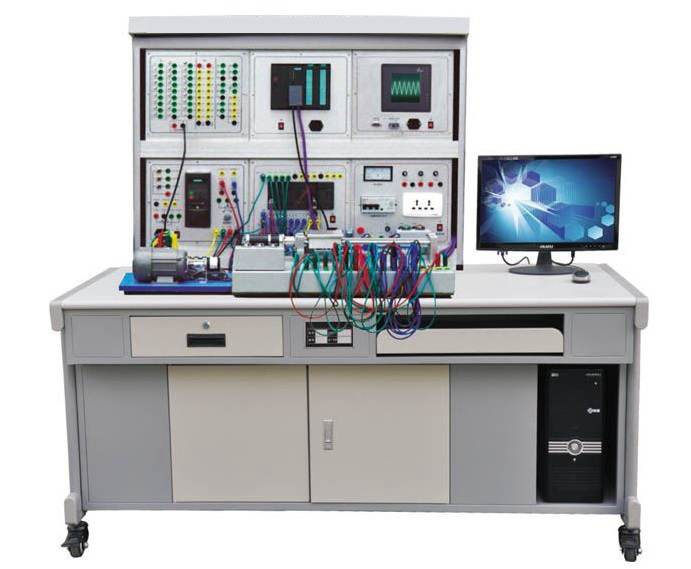

LGPFSF-2A/2B可編程序控制系統設計師綜合實訓裝置

一、產品概述
“LGPFSF-2A/2B可編程序控制系統設計師綜合實訓裝置”是根據勞動保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業培訓學校、職教中心、鑒定站/所對四級可編程序控制系統設計師、三級可編程序控制系統設計師的技能鑒定。

二、特點
1.采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、總線通信模塊等，配套組態監控軟件、仿真實訓教學軟件，實現仿真化、信息化、網絡實訓教學。
2.項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
3.仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線，錯誤檢查，編程訓練、程序編寫測試等功能。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.5kVA
4.重    量：100kg
5.外形尺寸：172cm×73cm×152cm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、基本配置
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、變頻器模塊、觸摸屏模塊、交流電機、電機導軌、測速機構等組成。
(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1.交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V插座一組，單相220V電源兩組，由啟停開關控制輸出，并設有保險絲保護。
2.定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3.直流電源、直流電壓/電流表、交流電壓表
直流電壓：0～15V可調輸出、DC24V輸出、DC5V輸出；直流電流：0～20mA可調輸出；
直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200mA、精度0.5級；
交流電壓表：電壓表量程0～450V、輸入阻抗為10MΩ、精度1.0級。
(二)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
五、實訓組件
序號 編號 控制對象實訓模塊 實訓教學目標
1 FC1 FXPLC實訓組件：
配置三菱FX2N-48MR PLC，內置數字量I/O（24路數字量輸入/24路繼電器輸出）；FX0N-3A模擬量模塊（2路模擬量輸入/1路模擬量輸出）；FX2N-485BD通信模塊，將PLC輸入輸出端子外接接線端子及安全插孔，在輸入端配有鈕子開關，配套SC-09編程電纜。		 了解PLC 主機及擴展模塊的工作原理，掌握PLC的接線方法、程序編寫及運用。
2 FC2 變頻器實訓模塊：
配置FR-D720S-0.4kW變頻器，功率0.4W,AC220V供電，帶有RS485通信接口及基本操作面板。		 初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間通信的建立連接方法。
實訓模塊
序號 編號 控制對象實訓模塊 實訓教學目標
1 SF1 電氣控制模塊：
1只斷路器、4個保險絲座，6個接觸器，2個熱繼電器，6個單按按鈕，4個行程開關、4個保險絲。		 掌握繼電器配線、安裝和調試工作，實現PLC控制繼電器任務；掌握安裝和調試PLC電氣控制系統的有關知識。
2 SF2 開關量控制模塊：
十字路口交通燈、自動售貨機、四層電梯。		 利用編程工具調試開關量控制程序，鍛煉PLC開關量運用的控制能力。
3 SF3 溫度、光電控制模塊：
溫度控制系統：由模擬電加熱爐、晶閘管集成溫控器、溫度變送器、溫度傳感器等組成。
光電控制：由無極調光控制器、光電傳感器、白、黃、紅、藍顏色板等。		 通過對模擬電加熱爐的開環和閉環溫度調節控制，掌握PID控制系統的應用。
通過控制燈光的亮、暗，完成傳感器在不同光線下的檢測功能。
4 SF4 觸摸屏實訓模塊：7英寸 了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
5 WD5 三相鼠籠異步電機 交流380V/△
6 SF6 電機導軌、光碼盤測速系統及數顯轉速表：
包含光碼盤測速系統（配有歐姆龍1024光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，能保證電機與編碼盤之間連接的同心度不超過±5絲，能較好滿足實訓要求。		 在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
7 SF7 磁粉制動器加載實訓組件
該掛件與ML01磁粉制動器配套使用，完成對ML01磁粉制動器加載控制，同時顯示相應加載轉矩和電機轉速。掛件提供一路連續可調恒流源和一路冷卻風扇電源。恒流源提供磁粉制動器所須的勵磁電流，調節恒流源輸出的大小也就調節了磁粉制動器的制動力矩，完成對電機的加載。		 完成對各種電機的加載，加載轉矩為2N·m。采用磁粉制動器克服渦流測功機在低轉速時無法保證恒轉矩加載的缺點，同時磁粉制動器內部還設有強制冷卻風扇和溫度傳感器。
8 SF8 小車運動控制系統實訓模型：
由運動小車、同步帶輪傳動機構、直流電機及驅動器、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成。		 通過傳感檢測、PLC編程，實現傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。
9 SF9 單容水箱液位實訓對象模型：由機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。 水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量。用壓力變送器來檢測液位，輸出4～20mA標準信號，通過PLC可編程控制器可實現液位的閉環控制
六、實訓項目
1.PLC基本編程練習
2.PLC仿真訓練
3.電氣控制實操實訓
4.十字路口交通燈控制
5.自動售貨機控制
6.四層電梯控制
7.傳感檢測控制
8.溫度閉環控制
9.移動位置控制
10.單容水箱液位控制
11.變頻器功能參數設置與操作
12.多段速度選擇變頻調速
13.基于PLC數字量方式多段速控制
14.基于PLC模擬量方式變頻開環調速控制
15.基于PLC通信方式的變頻開環調速
16.基于PLC通信方式的速度閉環定位控制
17.基于PLC模擬量方式的變頻閉環調速
18.基于觸摸屏控制方式的基本指令測試
19.基于觸摸屏控制方式的溫度PID控制
20.PLC、觸摸屏與變頻器通信控制
