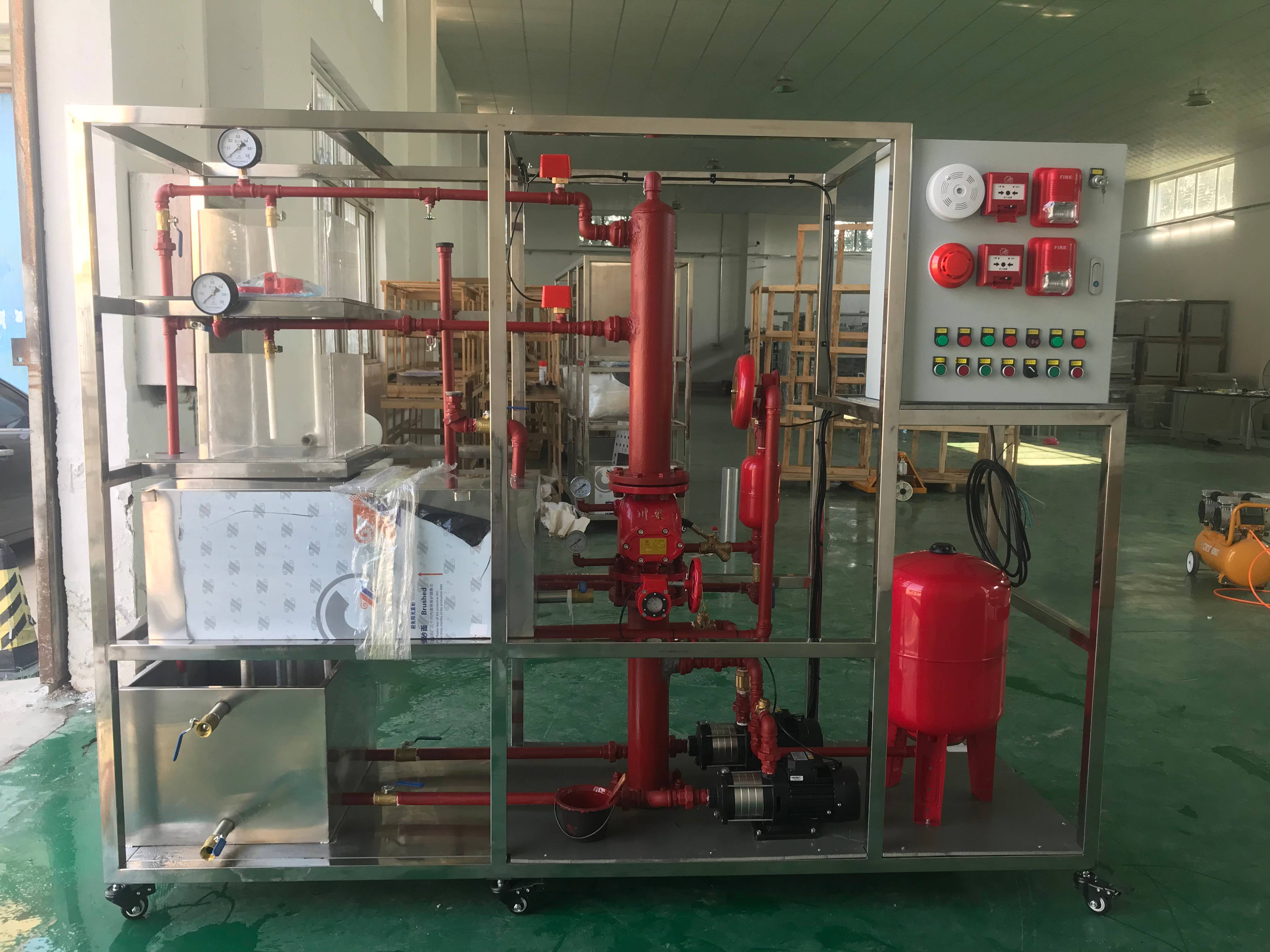

模擬建筑火災自動報警噴淋演示系統

一、裝置組成：
    LG-X01A型 建筑樓宇消防火災自動報警聯動演示系統全部元器件均采用實物，整個實訓裝置主要由PLC主機、報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
二、系統實訓功能：
    能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、教學課件資源
1、建筑消防系統的設計安裝與調試
（1）消防系統初步認識：消防系統組成及設置場所、消防系統分類與選擇；
（2）火災自動報警系統結構原理與安裝：火災自動報警系統整體認識、火災探測器、手動火災報警按鈕、火災報警控制器、光報警器、火災顯示盤、功能模塊、電源；
（3）消防聯動控制系統組成與電路分析：消防聯動控制系統整體認識、消火栓滅火系統、自噴水滅火系統、防排煙系統、防火分隔設施、消防應急廣播系統的分類與控制方式、消防通信系統的分類與設置要求、火災應急照明和疏散指示照明的分類與設置要求、消防電梯的聯動控制與設置規定；
（4）氣體滅火系統工作原理與安裝調試：氣體滅火系統基礎、氣體滅火系統安裝、調試和維護；
（5）消防系統的調試、驗收及維護：消防系統調試要求與方法、消防系統驗收、消防系統維護；
（6）消防系統設計：消防系統的設計內容、消防系統的設計原則、消防系統的設計程序、火災自動報警系統的保護對象與設置場所、火災自動報警系統的設計要求與區域劃分。
2、火災報警及消防聯動系統施工
（1）消防基本知識：燃燒和火災、滅火的方法、高層建筑的火災及相關區域的劃分；
（2）火災自動報警系統：火災自動報警系統的重要性、火災自動報警系統的構成和工作原理、傳統型和智能型火災報警系統；
（3）火災探測器：火災探測器的定義和種類、火災探測器的工作原理及主要技術指標、火災探測器的使用與選擇、火災探測器的布置與安裝；
（4）火災報警控制器：火災報警控制器分類和型號、區域報警器 、集中報警器、報警控制器的選擇；
（5）消防滅火及聯動控制系統：自動噴水系統及其聯動控制、消火栓系統聯動控制、防排煙系統聯動控制、消防通信系統聯動控制；消防電源、火災應急照明的聯動控制；
（6）氣體滅火系統及其聯動控制：氣體滅火系統分類、氣體滅火的應用場所和新型氣體滅火系統、氣體滅火系統的工作原理和聯動控制、新型氣體滅火系統；
（7）火災報警系統的方案設計：設計的基本要求、火災報警系統設計要點、消防聯動控制設計要點、當前市場火災報警系統方案形式；
（8）火災報警系統的安裝、布線施工：火災探測器的安裝、布線；聯動模塊的安裝、布線；手動報警按鈕的布線；廣播、對講系統的布線。
3、建筑消防自動化工程
(1) 智能建筑消防系統認知：智能建筑與消防系統的關系、智能建筑消防系統的組成、智能建筑消防系統的分類、消防工程設計圖中的主要部件及圖例、消防標志的識別；
(2) 智能建筑火災形成及滅火原理：燃燒的條件、火災形成的原因、火災發展的階段、火災蔓延的途徑、滅火方法及原理；閃點、燃點、爆炸極限；
(3) 智能建筑防火設計：民用建筑的分類、建筑構件的燃燒性能、建筑構件的耐火極限、建筑耐火等級、建筑選址要求、建筑防火間距；
(4) 消防法律法規：法律依據、消防系統設計依據、消防系統施工依據、消防系統維護依據；
(5) 火災自動報警系統認知：熟悉火災自動報警系統的組成，熟悉主要系統及設備；熟悉火災自動報警系統工作原理；掌握火災自動報警系統的分類及主要特征；
(6) 火災探測報警設備及系統附件：智能建筑中用到的火災探測器種類、火災探測器的產品型號、火災探測器的圖形符號、生產火災探測器的廠家、火災報警控制器的分類及功能、火災報警控制器的線制、火災報警控制器的型號、報警系統附件的種類及用途；
(7) 火災自動報警系統的設計要求：方案設計依據、系統總體設計及說明、主要設備清單、設備選型、設備設置、火災自動報警系統系統圖；
(8) 火災自動報警系統的實施：選用安裝工具、設備與材料；火災探測器的安裝調試方法、火災報警控制器的安裝和接地要求、火災自動報警系統配置導線要求、火災自動報警系統室內布線要求；
(9) 火災自動報警系統的實施：熟悉火災探測器及報警裝置的安裝步驟、熟悉火災自動報警系統的布線設計要求；熟練閱讀火災自動報警系統設備的安裝手冊，具備搜索相關信息的能力，并掌握設備的安裝調試方法。了解火災自動報警系統設計原則、設計規范，以及設備選擇和布置方法；理解設計意圖；能列出系統的設備，描述設備的布置情況。
(10) 消防滅火系統認知：火災的種類、撲滅各類火災時可選擇的滅火器材、消防滅火系統的分類、消防安全標識；
(11) 室內外消防給水系統：消防給水系統分類、消防給水設施、室外消火栓系統、室內消火栓系統；
(12) 自動噴水滅火系統：自動噴水滅火系統認知、自動噴水滅火系統類型、自動噴水滅火系統設計參數、自動噴水滅火系統主要組件及設置要求；
(13) 氣體滅火系統：氣體滅火系統分類和組成、氣體滅火系統滅火原理與系統適用范圍、氣體滅火系統工作原理及控制方式、防護區的設置及安全要求、二氧化碳滅火系統設計；
(14) 防火防煙分區劃分與分隔措施：劃分防火分區應考慮的因素、防火分區分隔構件、劃分防煙分區應考慮的因素、防煙分區分隔構件；
(15) 防排煙系統的選擇與設置：自然排煙原理、機械加壓送風原理、機械排煙原理、防排煙系統的選擇應考慮的因素、開窗有效面積的計算方法、防排煙系統組件及其設置方式；
(16) 安全疏散的設計與設施布置：安全疏散的基本原則、安全疏散的基本參數及計算方法、安全出口；疏散門、疏散出口、避難走道、避難層的概念；應急照明、疏散指示標志的設置；消防通信系統的設置；
(17) 消防救援設施的設置：消防車道的設置目的及要求、消防登高面設置目的及要求、救援窗設置目的及要求、直升機停機坪設置目的及要求、消防電梯的設置目的及要求；
(18) 消防聯動系統：消防聯動控制系統認知、消防控制室的管理、消防設備的供電控制、消防聯動系統的設計要求、城市消防遠程監控系統。
★為方便教學需要，課件必須包括以上內容，投標時提供以上課件資源演示。
四、系統技術指標：
1、工作電壓：單相三線220V±5%  50Hz
2、整機容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全保護：具有漏電自動保護裝置
五、可以做的實訓項目
1、控制臺及自動噴水滅火系統原理的認識實驗
2、火警狀態下自動啟動噴水滅火系統的模
3、火警狀態下手動啟動噴水滅火系統的模擬
4、四種類型噴頭的噴水實驗
5、未端試水裝置的實驗
6、排氣閥的認識實驗
7、自動噴水滅火系統與報警主機的聯網實驗（消防主機自配）
8、自動噴水滅火系統的連接與噴頭的安裝
9、自動噴水滅火系統故障的設置與排除
10、按線路圖將各部分連線
11、設計并安裝一個簡易應用系統
12、全真滅火及噴頭性能測試的擴展實驗
六、配置清單
序號 名稱 型號 數量
1 濕式報警閥 ZFDN-100 1個
2 進水信號閥 100 1個
3 PLC主機 三菱FX1N-40MR 1臺
4 閉式噴頭 DN20 1個
5 隱蔽噴頭 DN20 1個
6 壓力表 0.6MP 3只
7 消防水箱 　 1個
8 消防泵 0.75kw 1臺
9 高位水泵 0.75kw 1臺
10 不銹鋼機架 　 1個
11 控制柜 　 1個
12 水管套件 　 1套
13 銅球閥 1寸DN25 3個
14 止回閥 1寸DN25 2個
15 銅球閥 六分DN20 2個
16 銅球閥 四分DN16 2個
17 1寸渡鋅管 　 1根
18 六分渡鋅管 DN25 1根
19 彎頭 1寸DN25 10個
20 20彎頭 四分DN16 10個
21 32三通 1寸DN25 5個
22 25三通 六分DN20 10個
23 20三通 四分DN16 3個
24 32外絲 1寸DN25 15個
25 25外絲 六分DN20 6個
26 20外絲 四分DN16 4個
27 100閥 蘭墊 　 2塊
28 1寸水箱墊片 　 4塊
29 100轉50大小頭 　 1個
30 50轉1寸大小頭 　 1個
31 50轉20大小頭 50轉六分 1個
32 20內絲直通 六分 2個
33 不銹剛軟管 0.5M 2根
34 交流接觸器 220V四位主觸點 3個
35 24V繼電器 16腳 4只
36 開關電源24V 100W-24V 1只
37 電源總開關 DZ47-63-2P-10A 1個
38 教學課件資源 LIGONG 1套
