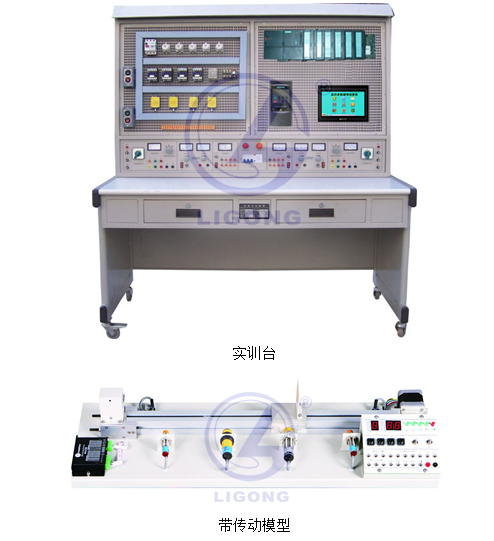

LGS-02A型 西門子PLC實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述
       LGS-02A型  西門子PLC實訓裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1800mm
四、實訓臺配置
1、公共部分：電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；+24V/1A直流穩壓電源輸出；+5V/5A直流穩壓電源輸出；±12V/1A直流穩壓電源輸出。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、帶傳動模型
小車運動控制系統實驗教學模型由運動小車、同步帶輪傳動機構、電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：1.2米。實驗系統能滿足大中專院?？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。
五、元器件配置清單
序號 名稱 型號 數量 品牌
1 DIN導航480mm 6ES7390-1AE80-0AA0 1 西門子
2 PS307電源 6ES7307-1EA01-0AA0 1 西門子
3 CPU315-2PN/DP 6ES7315-2EH14-0AB0 1 西門子
4 MMC卡521K 6ES7953-8LJ30-0AA0 1 西門子
5 16點DI 6ES7321-1BH02-0AA0 1 西門子
6 16點DO 6ES7322-1BH01-0AA0 1 西門子
8 8點AI 6ES7331-7KF02-0AB0 1 西門子
9 4點AO 6ES7332-5HD01-0AB0 1 西門子
10 20P前連接器（螺釘型） 6ES7392-1AJ00-0AA0 3 西門子
11 40P前連接器（螺釘型） 6ES7392-1AM00-0AA0 1 西門子
12 CU320-2PN 6SL3040-1MA01-0AA0 1 西門子
13 CF 6SL3054-0EH00-1BA0 1 西門子
14 智能整流單元5KW 6SL3130-6AE15-0AB1 1 西門子
15 單軸電機單元1.6KW 6SL3120-1TE13-1AA4 2 西門子
16 進線電抗器 6SL3000-0CE15-0AA0 1 西門子
17 進線濾波器 6SL3000-0HE15-0AA0 1 西門子
18 伺服電機2.8Nm/1,55A/2000轉 1FK7042-2AC71-1QA0 1 西門子
19 感應電機0.55KW/1425rpm 1LE0001-0DB22-1JA4 1 西門子
20 伺服電機電纜 6FX5002-5CN01-1AC0 1 西門子
21 Drive-CLiQ電纜 6FX5002-2DC10-1AC0 1 西門子
22 電機模塊插頭 6SL3162-2MA00-0AA0 1 西門子
23 TP1500COMFORT推廣包 6AV21814QB000AX0 1 西門子
24 SITOP電源10A 6EP1334-2BA20 1 西門子
25 PROFIBUS DP總線電纜 6XV1830-0EH10 10 西門子
26 PROFINET總線電纜 6XV1840-2AH10 10 西門子
27 DP連接器90度 6ES7972-0BA12-0XA0 1 西門子
28 DP連接器35度 6ES7972-0BA60-0XA0 1 西門子
29 PN連接器180度 6GK1901-1BB10-2AA0 1 西門子
30 PN連接器145度 6GK1901-1BB30-0AA0 1 西門子
31 按鈕1NO(黑) 3SB32 02-0AA11 1 西門子
32 按鈕1NO(綠) 3SB32 02-0AA11 1 西門子
33 按鈕1NO(藍) 3SB32 02-0AA51 1 西門子
34 旋鈕開關 3SB32 02-2KA11 1 西門子
35 按鈕1NC（紅） 3SB32 03-0AA21 1 西門子
36 急停按鈕1NC（紅） 3SB32 03-1CA21 1 西門子
37 選擇開關 3SB32 10-2DA11 1 西門子
38 指示燈（紅） 3SB32 44-6AA20 2 西門子
39 指示燈（黃） 3SB32 44-6AA30 2 西門子
40 指示燈（綠） 3SB32 44-6AA40 2 西門子
41 指示燈（藍） 3SB32 44-6AA50 2 西門子
42 主回路斷路器 5SJ6320-7CC20 1 西門子
43 3A空氣開關2P 5SJ6203-7CC20 2 西門子
44 6A空氣開關2P 5SJ6206-7CC20 2 西門子
45 16A空氣開關2P 5SJ6216-7CC20 1 西門子
46 主回路接觸器 3RT6Q 18一1AN21 1 西門子
47 熔斷器開關   1 國產
48 主回路快熔116A NGTC 16A 3 國產
49 2 k '10圈的多圈申位器 22HP一10 2
50 10圈電位器的刻度旋鈕 B2 2
51 電壓面板表0-10V/DC（轉速刻度0-3000rpm） CP-C72-N-3000rpm（10V）-F 1
52 電壓面板表0-10V/DC（轉速刻度0-3000rpm） CP-C72-N-3000rpm（10V）-F 1
53 交流電壓面板表刻度0-300V CP-T72V-N-0-3000V-F 1
54 中間繼電器 7760056060 8 魏德米勒
55 中間繼電器底座 7760056126 8 魏德米勒
56 端子端片 WAP16+35WTW 20 魏德米勒
57 端子 WDU1.5ZZ 100 魏德米勒
58 端子短接片(10P) WDU1.5ZZ 20 魏德米勒
59 端子 WDU2.5ZZ 20 魏德米勒
60 端子 WPE1.5ZZ 20 魏德米勒
61 螺釘、螺母、平墊、彈墊 多種長度M4/M5/M6
62 6角柱撐桿(一端螺桿、一端螺孔) 若10cm長 24
63 信號電源1220VACIDC+/一12V 1A   1
64 帶單相標準插頭的電源線(5m)   1
65 主回路快熔座   2
66 線槽40mm*80mm   3m
67 連接導線1.5mm²   100m
68 連接導線1.5mm²   200m
69 連接導線1.5mm²(黃綠PE)   100m
70 各種尼龍?jiān)鷰?/td>
71 35mm標準安裝導軌   2m
72 實驗臺   1
73 實驗框架臺面板制作   1
74 電機安裝鋼板   1
75 成套   1
76 輔料   1
