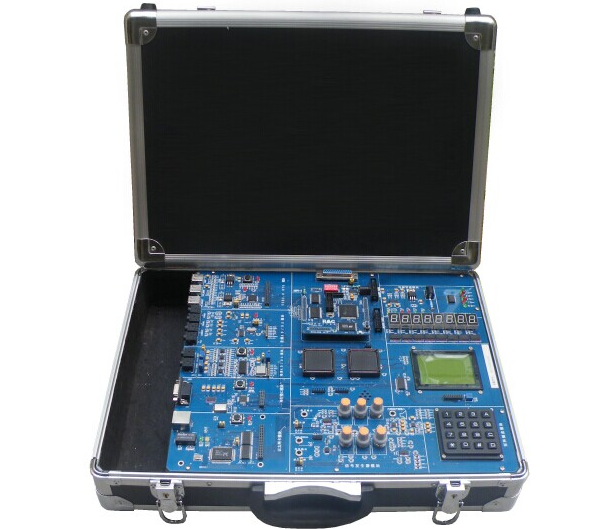

LG-DSP03型 DSP數字信號處理實驗箱

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、主要特點：

    LG-DSP03型 DSP數字信號處理實驗箱采用“核心板+通用底板+擴展接口”架構設計，所有接口外設與CPLD連接管理，可以開設DSP的所有實驗實訓，核心板可兼容2812、5416、5509等。整個系統接口豐富，提供足夠的訓練例程，產品設計有應用型實驗實訓項目，如基于PWM控制的直流電機控制實驗，以太網接口應用實驗，步進電機控制應用實驗、音頻處理應用實驗等。



二、實驗箱硬件要求：

1、系統能完成DSP相關教學實驗設計,整個系統為“核心板+通用底板+擴展接口”設計，核心板既可以配合實驗箱使用，也可以做為開發板獨立使用；系統主板采用模塊化設計，結構緊密，布局合理，包括DSP、CPLD等多種技術，并且芯片和核心片可以撥插，留有I/O口和下載口方便二次開發，不僅用于教學還可以用于畢業設計和電子設計大賽等項目。

2、要求實驗箱標配為C5000的5416核心板，可選配C2000的2812核心板和C5000的5509核心板。

3、系統設計與現實接近的實用性，趣味性實驗，比如說USB下載，MP3解碼播放器，實時FFT算法等。每個模塊應留有對應的測試點，并有明確的標識，方便學生測量信號。

4、系統設計有交通燈模塊，8位數碼管模塊， 128*64液晶顯示模塊，4*4鍵盤模塊等常規模塊。

5、系統設計有產生方波、三角波、正弦波的函數信號發生器，并且其幅度、頻率可以手動調節，方便學生進行典型算法時可以進行實時數據的算法數值比較。

6、為開設實驗方便，要求具有豐富的示波器測試點及音頻信號源模塊和語音供方模塊，便于管理，設備不用外配麥克和耳機，要求實驗箱內置。

7、系統應采用模塊化設計，各模塊有獨立的信號測試點，學生可清楚直觀的分析各模塊的工作原理，并且其數據、控制總線均應引出，以方便學生作畢業及課程設計之用。

8、系統應設計有A/D、D/A轉換模塊, 精度為16位，*高抽樣率為22k，可以進行FIR濾波器實時處理實驗和實際信號的FFT實時實驗。

9、系統還應設計有高精度音頻A/D、D/A模塊，*好采用芯片為16位雙聲道，自帶濾波器，數字可編程的專用音頻AD/DA芯片，抽樣率為0－90k，精度*高可達32位，可做專業音頻（如MP3）的AD/DA實驗等。把DSP芯片與A/D、D/A結合起來可以進行各種語音處理實驗（包括MP3實驗）

10、系統應設計有USB模塊，采用支持OTG的USB芯片，利用USB模塊可做USB協議的編程實驗（如主從實驗、OTG實驗），還可以利用USB模塊與PC機進行數據交換實驗（如MP3下載，并可以解碼播放音樂）。

11、系統應設計有TCP/IP接口模塊，能完成以太網通信實驗，可以實現WEB SERVER功能。

12、HPI-PC通信接口模塊：可以實現DSP與PC機之間傳輸數據，完成HPI bootloader，虛擬示波器，虛擬頻譜儀的實驗；

13、總線擴展接口模塊：用戶可以通過總線擴展接口連接自己開發的專用目標板，以達到擴展實驗和開發使用；

三、核心板技術參數

1、核心板

1）5416核心板：（標配）

開發板可獨立做為開發板使用，集成外存儲單元，單＋5V供電即可，標準JTAG下載口、時鐘電路、復位電路，設計有復位電路。并可按用戶要求可以擴展，該模塊采用DSP的*小系統設計，總線全部向用戶開放。

電源：輸入  5V直流、輸出    +5V、+3.3V、+2.5V

核心芯片： TMS320C5416

SRAM：   64K×16bits

FLASH：  512K×16bits

2）2812核心板：（選配）

采用TI公司DSP芯片TMS320F2812，支持DSP/BIOS實時操作，帶有3組跳線，片內自帶AD,擴展有外部DA，該開發板采用DSP的*小系統設計，總線全部向用戶開放。該系列開發板上設計有JTAG下載口、時鐘電路、標準5V電源接口，該開發板戶可以方便的進行DSP的應用研究和擴展開發使用。

電源：輸入5V直流、輸出    +5V、+3.3V、+2.5V

核心芯片： TMS320LF2812  主頻：150MHZ

晶振：20M

AD：16路12位AD, 擴展4通道12位D/A

SRAM：片內18K，片外擴充128K×16bit

FLASH：128K×16bit

DA模塊：DAC7822

測試指示燈：3個LED

3）5509A核心板：（選配）

核心板可獨立做為開發板使用，集成外存儲單元，*好是單＋5V供電即可，標準JTAG下載口，設計有復位電路。程序的固化通過JTAG口和拔碼開關的設置即可完成。

核心芯片：TMS320VC5509A      工作頻率*高200MHz

片上資源： 16bit的數據總線，16bit擴展總線EMIF接口，內部存儲器：128Kx16bitSRAM和32Kx16bit的ROM。

外部擴展：一個USB接口，一個SD卡接口

NAND FLASH：16M×16bit

SDRAM：4x4Mx16bit

EEPROM：512K

2、主板

1)、電源：輸入220V交流、輸出    ±5V   ±12V

2)、CPLD：Xilinx公司9572

3)、兩路低頻信號源：

信號種類：正弦波、三角波、方波

頻率范圍：0Hz—1.7KHz

幅度范圍：0-6V

4)、高精度音頻A/D、D/A：

聲道：16位雙聲道

抽樣率：0－90k

精度：32位

5)、普通語音A/D、D/A轉換：

聲道：?jiǎn)温暤?o:p>

抽樣率：0－22K

精度：16位

6)、主板提供的接口：

一個串行接口

一個并行接口：完成虛擬儀器實驗

一個Ethernet10M/100M高速接口

三個USB接口（支持USB2.0）

六個音頻接口（立體聲雙通道輸入/輸出）

多個擴展接口

7)、主板提供的其它模塊：

1個4X4鍵盤陣列模塊

8個七段碼管顯示模塊

6個LED燈顯示模塊

一個128*64液晶顯示模塊

高精度音頻A/D、D/A模塊

普通語音A/D、D/A轉換模塊

雙聲道音頻功放模塊

8）電機模塊

1個PWM可控直流電機（帶驅動電路、霍爾傳感器測速）

1個步進電機控制模塊（帶驅動電路）

四、主要實驗項目

A、DSP基礎硬件實驗類：

1、循環操作實驗

2、雙操作數乘法實驗

3、并行運算實驗

4、小數運算實驗

5、長字運算實驗

6、浮點運算實驗

B、數字信號處理算法實驗類：

7、相關(Correlation)算法實驗

8、卷積（Convolve）算法實驗

9、快速傅立葉變換（FFT）算法實驗

10、有限沖擊響應濾波器（FIR）算法實驗

11、無限沖擊響應濾波器（IIR）算法實驗

12、自適應濾波器實驗

13、離散余弦變換(DCT)算法實驗

C、接口及控制實驗類：

14、LED顯示模塊：數碼管控制實驗

15、液晶顯示模塊：液晶圖形文字顯示及圖像處理初步應用實驗

16、鍵盤輸入模塊：鍵盤輸入實驗

17、UART接口模塊：UART接口控制實驗

18、以太網接口模塊：TCP/IP協議實驗

19、AD/DA模塊：普通語音A/D與D/A轉換實驗

20、音頻AD/DA模塊：高精度語音A/D與D/A轉換實驗

21、音頻AD/DA模塊：數字錄音機實驗

22、音頻AD/DA模塊：FIR濾波器實時處理實驗

23、音頻AD/DA模塊：MP3解碼實驗

24、信號發生模塊：函數信號的FFT實驗

25、USB模塊：Host實驗（主模式）

26、USB模塊：Device（從模式）

27、USB模塊:OTG實驗（兩個實驗箱互連）

28、步進電機控制實驗

29、直流電機控制實驗

D、圖像處理算法實驗類：

1、圖像旋轉

2、圖像灰度變換

3、圖像閥值變換

4、圖像均衡

5、中值濾波

6、圖像銳化

7、圖像平滑

8、圖像邊緣檢測
