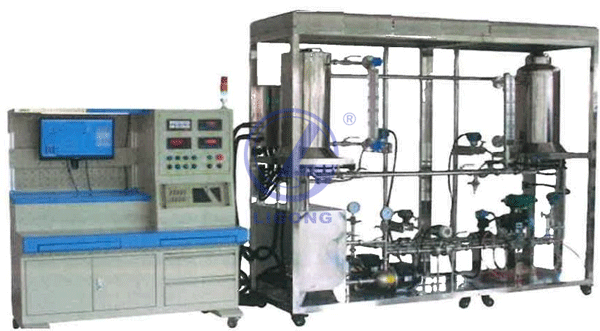

LG-YBZDHPX型 儀表自動化培訓綜合裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、技術要求：
1、總體結構：儀表過程控制培訓系統由工藝微縮實訓單元和智能實訓操控單元
兩部分組成；
微縮工藝整機尺寸L2600mm×W1100mm×H2400mm,±偏離不大于50mm;
多功能操控臺尺寸L1400mm×W750mm×H1500mm;±偏離不大于50mm。

2、要求該流程除能對生產流程中的液位、壓力、流量和溫度四參數進行簡單自
動控制外，對復雜控制(典型雙容(二階)、串級、比值、前饋、超馳、選擇、
分程、變頻等)都能進行所有培訓及實際操作。
3、工藝微縮實訓單元和智能實訓操控單元兩部分之間通過中間端子柜(箱)連 接；中間端子柜(箱)安裝在工藝微縮實訓單元邊緣，內部接線端子使用刀閘  端子可隨時切斷，且每個端子輸出側冗余，既可連接智能實訓操控臺的PLC系
統，又可連接業主現場的DCS系統。
4、工藝微縮實訓單元采用撬裝模式，選用的工藝設備、工藝管道、管道式儀表、 控制閥門閥體最低采用SUS304材質，以確保有足夠的使用壽命；工藝管道和儀  表口徑不低于DN15、不高于DN50, 管道采用法蘭連接，儀表和閥門采用法蘭或  螺紋連接；執行SH/T  3406-2013石油化工鋼制管法蘭標準，為實現不同的控制
目的，管道和設備配置應為實現切換功能加裝必要的閥門，并便于操作；工藝
介質采用水。
5、工藝微縮實訓單元包括但不限于以下類型的電氣、儀表專業設備：
現場壓力表、壓力變送器、差壓變送器、壓力開關、現場雙金屬溫度計、 一體 化溫度變送器、渦街流量計、電磁流量計、孔板流量計、單座調節閥(帶開關 閥位反饋)、開關閥、電磁閥、液位開關、液位變送器(可用差壓變送器);  玻璃管液位計、變頻泵、低噪聲氣泵；中間端子柜(箱);必要的實訓報警設
備。
6、工藝微縮實訓單元內的儀表和控制閥的電壓等級采用24VDC,遠傳儀表和閥
門定位器均采用智能型、帶HART5或 HART7功能，防護等級不低于IP65;
(1)儀表和控制閥的安裝要便于維修，電氣接口方向便于接線或方向可調；電
纜帶防護套管，固定；
(2)差壓變送器高度可調，并配備調節標尺；
(3)中間端子柜(箱)要防水，其出線口余量不低于50%,安裝高度便于維護  和操作，下方出線口到本單元底座有電纜槽盒；工藝微縮實訓單元和智能實訓  操控單元之間安裝電纜槽盒；內部安裝隔離器(電氣模擬量用)和儀表安全柵；
24VDC由智能實訓操控單元引入，設置分路空開。
7、工藝微縮實訓單元中的設備至少要能實現的功能如下：
(1)單回路控制系統(溫度、壓力、流量、液位)、串級控制系統、比值控制 系統、選擇性控制系統、前饋控制系統、超馳控制系統、變頻控制、SIS 安全
儀表系統、 一階和二階控制系統、分程控制系統。
(2)工藝微縮實訓單元具備在線打分功能，根據甲方要求預置打分標準，交付
后甲方可自行修改打分標準。
8、智能實訓操控單元采用臺式，前、后均為對開或多開門，前面操作臺水平或
略有向下向外傾斜，交流電源有漏電保護。
9、過程控制系統滿足全國技能大賽需要：要求兼容需求方自有的霍尼韋爾DCS
系統及和利時DCS系統。
10、操控臺設置1套，16G DDR4內 存 ，CPU 主頻不低于3.6HZ,1T 硬盤，21寸
顯示器1臺。
11、操控臺配置能授權和操作功能授權。操控臺具有趨勢組態，流程圖組態、
串級、分程、超馳、比值、邏輯控制等常規功能。
12、操控臺及繼電器、隔離器、端子板等集中布置在一個操控臺內。
13、操控臺 PLC硬件配備4種卡件：模擬量輸入卡、模擬量輸出卡、數字量輸 入卡、數字量輸出卡至少各1個。溫度檢測儀表應通過溫變轉為4-20mA 信號進
入模擬量輸入卡件。
15、安全柵和繼電器應根據卡件通道數滿配，滿足靈活使用需要。
16、上位機安裝監控系統1套，能夠監測和控制流程所有的儀表信號，具有趨 勢組態，流程圖組態、串級、分程、超馳、比值、邏輯控制等常規功能；配置
儀表行業比賽主流的1200PLC,以及配套的運行軟件，實現對PLC組態；配置自動評分系統1套，能夠根據學員的練習結果，實現自動評分，硬件配置CPU 最 高睿頻不小于5GHZ,核心數量不小于12核心，線程數量不小于16線程，三級
緩存不小于18MB,16G 1TB 2.2K 14英寸。
17、控制柜端子接線排與現場接線宜采用集束電纜連接，便于不同DCS控制柜
的切換。
18、提供全套設備的各專業圖紙、調試/試驗報告、軟硬件使用手冊、指導書等。
