LG-DJJC01型 電機狀態監測模擬裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

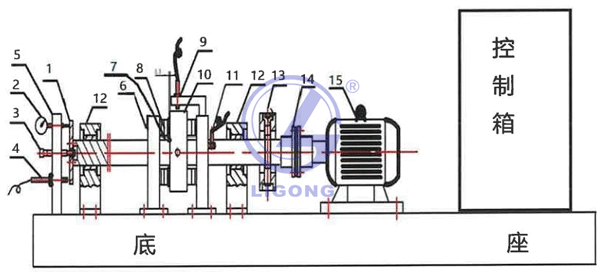

該裝置為定制設備，主要功能為準確測量機組運行狀態參數，機組運行狀態參數主要包括軸位移、軸振動、鍵相位、轉速等，這些參數全部依托電渦流傳感器進行測量，能夠準確反映機組運行狀態。設備圖紙(參考下圖)

結構說明：
1、位移監測盤；
2、數字百分表；
3、調整軸向位移螺栓；
4、軸向位移電渦流傳感器；
5、固定支架；
6、前后瓦片固定支架；
7、熱電阻傳感器；
8、瓦片；
9、鍵項位；
10、仿真推力盤；
11、軸震動電渦流傳感器安裝支架；
12、軸承座；
13、可調整震動部件架；
14、聯軸器；
15、變頻電機。
二、清單

序號

名稱

規格型號

數量

單位

1

控制系統

PLC200SMART系列包含：AI、A0、I、0

1

套



2

電渦流位移傳感器(用于測

震動)

電渦流傳感器，量程0-12.5mm,探頭直徑 25mm,分辨率1μm,24VDC,4-20mA輸出，

包含探頭、連接纜線、前置放大器



2



支



3

電渦流位移傳感器(用于測

位移和鍵相位)

電渦流傳感器，量程0-2mm,,探頭直徑 8mm,分辨率1μm,24VDC,4-20mA輸出，

包含探頭、連接纜線、前置放大器



3

支

4

熱電阻帶溫度變送器

PT100304不銹鋼，精度0.1級，4-20mA 兩線0- 100°

4

支

5

百分表

0-5mm百分表

1

個



6

電機

三相異步電機0.55kW

轉速1400轉，額定電流2.6A,最大扭矩

2.4N/M



1

臺

7

瓦片

扇形：弧長70mm*30mm*12mm(±偏離值不大 于3mm)鋁合金材料

8

塊

8

瓦片支架

尺寸：200mm*180mm*18mm(±偏離值不大 于3mm)鋁合金材料

2

塊

9

軸承

SP206,內孔30,202座子+440軸承。材料鋼

2

個

10

軸承支架

鋁合金型材，配套軸承固定于底座

2

塊

11

電機支架

尺寸：180mm*125mm*35.5mm(±偏離值不大 于3mm)鋁合金材料

1

塊



12

位移監測盤

尺寸：160mm*145.5mm*20mm(±偏離值不大 于3mm)304不銹鋼材料



1

塊

13

聯軸器

尺寸：φ40*50mm內孔20mm

鋁合金材料

1

個

14

    鍵相位支架

尺寸：50mm*59mm*15mm(土偏離值不大于 3mm)鋁合金材料

1

塊

15

仿真推力盤

尺寸：φ33*360mm

304不銹鋼材料

1

臺

16

可調整震動部件架

尺寸：R45*30mm

304不銹鋼材料

1

塊

17

變頻器

V200.55kW單相220V入，三相220V出

1

臺

18

工況機

8G內存、512硬盤、12.1寸、嵌入式安 裝，實現工況數據監測分析功能

1

套

19

控制箱

空開、開關電源、指示燈、端子排

1

套
